DIN6388 Pinza de precisión RDO35 SYOZ25 EOC25 para mandril 462E OZ25

Pinza de precisión DIN6388 RDO35 SYOZ25 EOC25 para mandril de pinza 462E OZ25

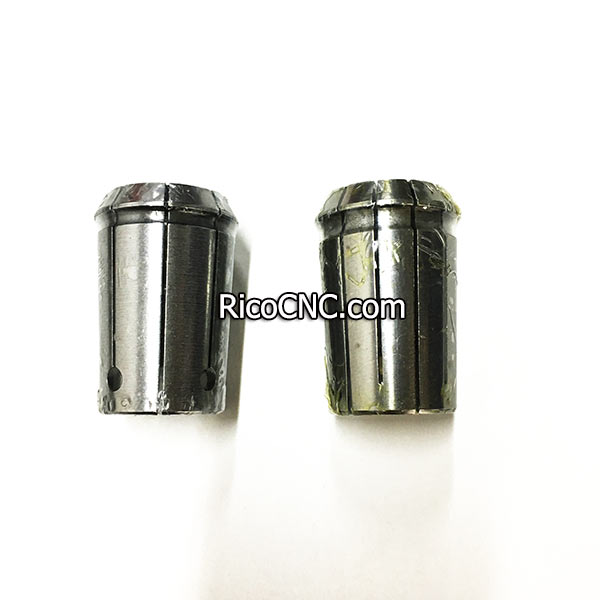

Este es el tipo de pinza OZ25 462E, de 52mm de longitud, también llamada pinza RDO35 SYOZ25 EOC25. El sistema OZ25 462E es más preciso que el sistema ER, y recomendamos utilizarlo, cuando se tienen herramientas largas. A menudo se utiliza en el fresado robótico, por ejemplo, y la máquina / tipo Homag, IMA de 01/95, Weeke de 03/98, HOLZ-HER, SCM, CMS, etc.

La pinza OZ es un tipo estándar utilizado para los husillos Perske, el portaherramientas Leuco HSK 63F para su uso en el mandril de pinza de arrastre tipo 462E/OZ25. La pinza de precisión OZ es esencial para proporcionar la pinza de tamaño correcto para el diámetro del mango de la herramienta.

Versión:

Acero para muelles, templado y rectificado. El agujero pasante (mayor rango de sujeción que las pinzas DIN) aumenta la fuerza de sujeción. Más ranuras que las pinzas DIN, lo que permite una mayor profundidad de inserción en el portabrocas. Adecuadas para brocas de trabajo, para sujetar en el terreno de la guía Rango de sujeción = Tamaño nominal hasta menos 0,5 mm. 5 ó 6 ranuras en cada extremo.

Ventaja:

Mejor excentricidad radial = centrado axialmente paralelo en el cono; sin volteo.

Mayor fuerza de sujeción = debido a un mejor agarre.

Mayor rigidez del sistema = adecuado para el fresado de alta velocidad.

Mayor duración de la herramienta.

Las pinzas OZ / pinzas EOC se dividen en dos formas, una es la forma A, la otra es la forma B

Tipo DIN6388A:

OZ6A, OZ8A, OZ12A, OZ16A, OZ20A, OZ25A

Tipo DIN6388B

OZ16B, OZ20B, OZ25B, OZ32B, OZ40B

La pinza RDO35 SYOZ25 EOC25 es más cara que el sistema ER, pero si tiene herramientas largas, es necesaria, de lo contrario tendrá problemas de vibración con el sistema ER.

En la industria de la madera, la gran mayoría de estilos de pinzas que se utilizan son ER32, ER40 y SYOZ25 (también llamado RDO35).

462E/OZ25-1/4" 175815

462E/OZ25-1/2" 175820

462E/OZ25-5/8" 175823

462E/OZ25-3/4" 175826

462E/OZ25-3/8" 185275

462E/OZ25-2 183803

462E/OZ25-3 183804

462E/OZ25-4 183805

462E/OZ25-5 183806

462E/OZ25-6 180213

462E/OZ25-7 183807

462E/OZ25-8 180358

462E/OZ25-10 170782

462E/OZ25-12 168742

462E/OZ25-13 180215

462E/OZ25-14 170783

462E/OZ25-15 183808

462E/OZ25-16 168743

462E/OZ25-18 180216

462E/OZ25-20 168744

462E/OZ25-25 168745

¡RicoCNC suministra una gama de estos sistemas de herramientas CNC también puede suministrar otras piezas de repuesto de herramientas CNC, por favor, póngase en contacto con nosotros si usted tiene alguna pregunta!
