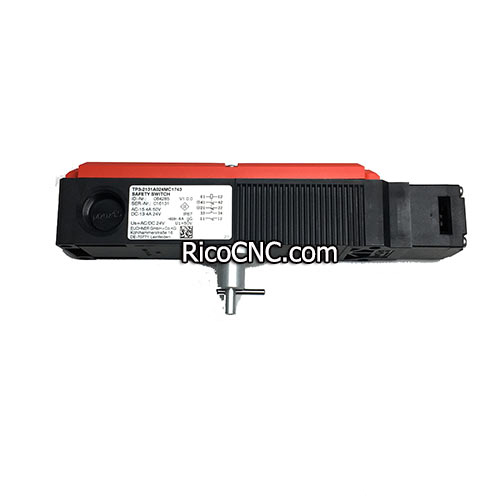

EUCHNER 084285 Interruptor de seguridad TP3-2131A024MC1743 con contacto de control de puerta

El interruptor de seguridad de EUCHNER TP3-2131A024MC1743 (N.º de pedido 084285) es el interruptor de la serie TP con contacto de control de puerta, desbloqueo de escape. Ampliamente utilizado en las industrias de máquinas CNC.

TP3-2131AO24MC1743 Interruptores de seguridad Características:

- Desbloqueo auxiliar en la parte delantera

- Desbloqueo por escape en la parte trasera

- Con contacto de control de la puerta

- Sobrecarrera horizontal aumentada

Interruptor EUCHNER TP.jpg

Dirección de aproximación:

Ajustable horizontal y verticalmente en pasos de 90°. Sobrecarrera aumentada para la dirección de aproximación horizontal.


Tensión de funcionamiento del solenoide:

AC/DC 24 V +10%, -15%


Tipos de bloqueo:

TP3 Principio de corriente cerrada, bloqueo por fuerza de muelle. Desbloqueo mediante la aplicación de tensión al solenoide de bloqueo.


Dispositivo de desbloqueo de escape (C1743, eje corto)

Sirve para desbloquear el dispositivo de bloqueo de la zona de peligro sin ayuda de una herramienta en caso de peligro. Con indicación de las posiciones Conectado / Desconectado.

084285 interruptor de seguridad.jpg

Capacidades de conexión eléctrica

Connection cross-section

0.34 ... 1.5 mm²

Power consumption

8 W

Rated impulse withstand voltage Uimp

2.5 kV

Rated insulation voltage Ui

50 V

Short circuit protection according to IEC   60269-1

4A gG

Solenoid duty cycle

100 %

Solenoid operating voltage


AC/DC

24 V -15% ... +10%

Switching current


min. at 24 V

1 mA

Switching voltage


min. at 10 mA

12 V

thermal rated current Ith

4 A

Utilization category


AC-15

4A 50V

DC-13

4A 24V

Valores mecánicos y entorno

Actuating force

10 N

Actuation frequency

max. 1200 1/h

Ambient temperature

-20 ... +55 °C

Approach speed

max. 20 m/min

Connection


3 x

M20 x 1.5

Degree of protection

IP67

Extraction force

20 N

Guard locking principle

Closed-circuit current principle

Installation orientation

any

Locking force Fmax

1300 N

Locking force FZh

1000 N

Material


Contact

Silver alloy, gold flashed

Mechanical life

1 x 10⁶

Number of door position NC contacts

1

Number of guard lock monitoring NO   contacts

1

Number of guard lock monitoring   positively driven contacts

2

Retention force

10 N

Valores de fiabilidad según la norma EN ISO 13849-1


Control of guard locking

Category

Depending on external control of guard   locking

Performance Level

Depending on external control of guard   locking

PFHd

Depending on external control of guard   locking


Monitoring of guard locking and the guard   position

B10d

3 x 10⁶

Varios

C number


C1743

Escape release short

En combinación con el actuador ACTUATOR-P-GNT

Horizontal overtravel

7 mm

En combinación con el actuador ACTUATOR-P-GT

Horizontal overtravel

2 mm

Vertical overtravel

1.5 mm

Euchner TP3-2131A024MC1743.jpg
