4-008-61-0730 Homag 4008610730 Sensor de cable de fibra óptica Wenglor UM55PCV2

4-008-61-0730 Homag 4008610730 Sensor de cable de fibra óptica Wenglor UM55PCV2

- Sensor de cable de fibra óptica WENGLO UM55PCV2
- Sensor óptico WENGLO UM55PCV2
- Pieza Homag: 4008610730/ 4-008-61-0730
- WENGLO Interruptor óptico reflectante
- Llave de fibra óptica reflectante Homag UM55PCV2 PN
- Wenglor UM55PCV2 Sensor para Homag
- Interruptor óptico reflectante UM55PCV2 PNP 500mm
- Homag 4008610730 Sensor Wenglor UM55PCV2
realimentación

4-008-61-0730 Homag 4008610730 Sensor de cable de fibra óptica Wenglor UM55PCV2

Este sensor es original de WENGLO UM55PCV2 sensor de cable de fibra óptica. Se puede utilizar en las chapadoras de cantos Homag KAL 310, 326. El número de pieza de Homag es 4008610730 o 4-008-61-0730.

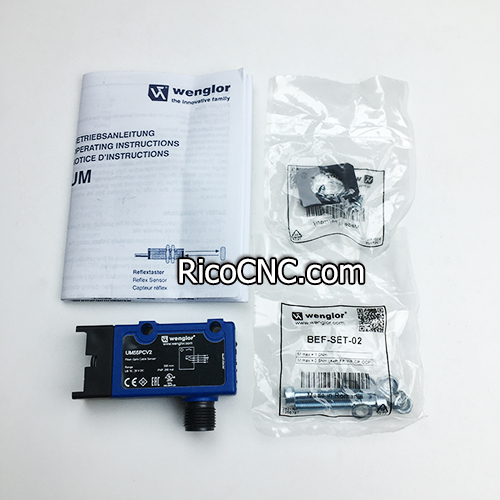

UM55PCV2 sensor.jpg

Estas llaves reflectantes de fibra óptica UM55PCV2 PN están equipadas para su uso con cables de fibra óptica de vidrio, pero pueden utilizarse con o sin ellos. El transmisor y el receptor se encuentran en una sola carcasa. El sensor evalúa la luz transmitida reflejada por el objeto y la salida se conmuta en cuanto un objeto pasa por el rango seleccionado. Los objetos brillantes reflejan más luz que los oscuros, por lo que pueden reconocerse a mayor distancia.

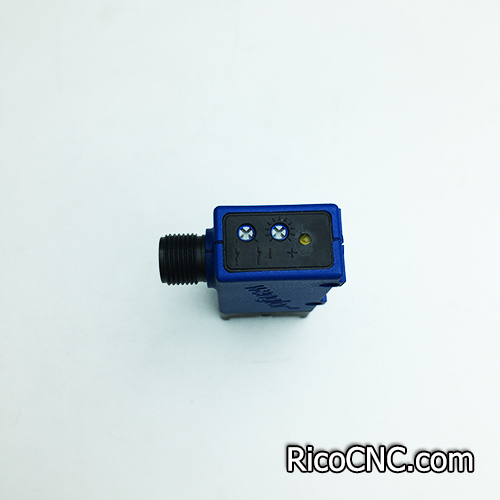

Wenglor UM55PCV2.jpg

Datos técnicos del interruptor óptico reflectante WENGLO UM55PCV2 PNP 500mm

Range	500 mm
Switching Hysteresis	< 15 %
Light Source	Infrared Light
Wavelength	880 nm
Service Life (T = +25 °C)	100000 h
Max. Ambient Light	10000 Lux
Opening Angle	12 °

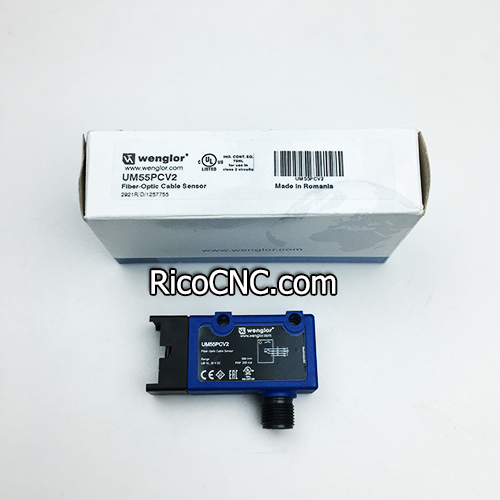

Homag 4008610730 sensor.jpg

Datos eléctricos del UM55PCV2

Supply Voltage	10...30 V DC
Current Consumption (Ub = 24 V)	< 40 mA
Switching Frequency	1 kHz
Response Time	500 µs
Temperature Drift	< 10 %
Temperature Range	-25...60 °C
Switching Output Voltage Drop	< 2,5 V
PNP Switching Output/Switching Current	200 mA
Residual Current Switching Output	< 50 µA
PNP Contamination Output/Switching Current	50 mA
Short Circuit Protection	yes
Reverse Polarity Protection	yes
Overload Protection	yes
Protection Class	III

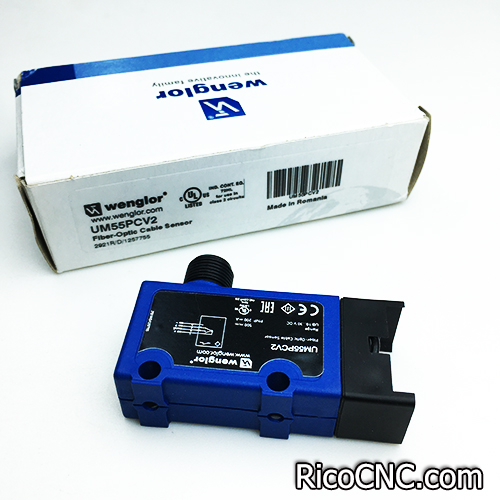

Wenglor UM55PCV2 Fiber-Optic cable sensor.jpg

UM55PCV2 Mechanical Data

Setting Method	Potentiometer
Housing Material	Plastic
Full Encapsulation	yes
Degree of Protection	IP67
Connection	M12 / 1, 4-pin

Output

Contamination Output	yes
PNP NO/NC switchable	yes

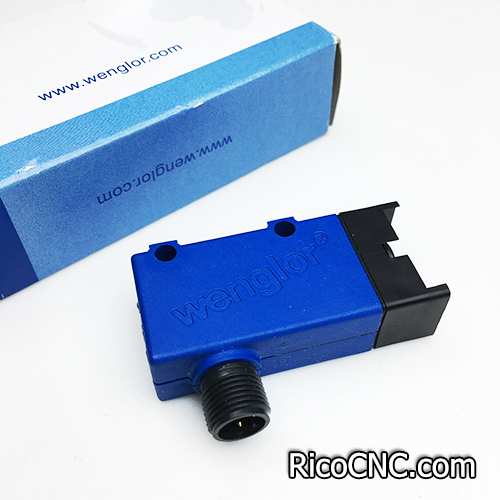

WENGLO optic sensor UM55PCV2.jpg

RicoCNC puede ofrecer otros modelos de sensores WENGLOR y piezas de la máquina para trabajar la madera Homag. Si cualquier necesidad de piezas de repuesto de la máquina para trabajar la madera, por favor no dude en ponerse en contacto conmigo.
